Màn hình LCD là gì? Ưu và nhược điểm, ứng dụng cùa màn hình

Màn hình LCD là một thuật ngữ quen thuộc với hầu hết mọi người. Công nghệ hiển thị này không chỉ được trang bị trên TV, máy tính, điện thoại thông minh. Trong bài viết này,Thành Trung Mobile sẽ giới thiệu chi tiết về màn hình LCD là gì? Ưu nhược điểm của màn hình LCD, làm thế nào nó hoạt động và các thiết bị nào đang sử dụng loại màn hình này. Hãy cùng khám phá nhé!

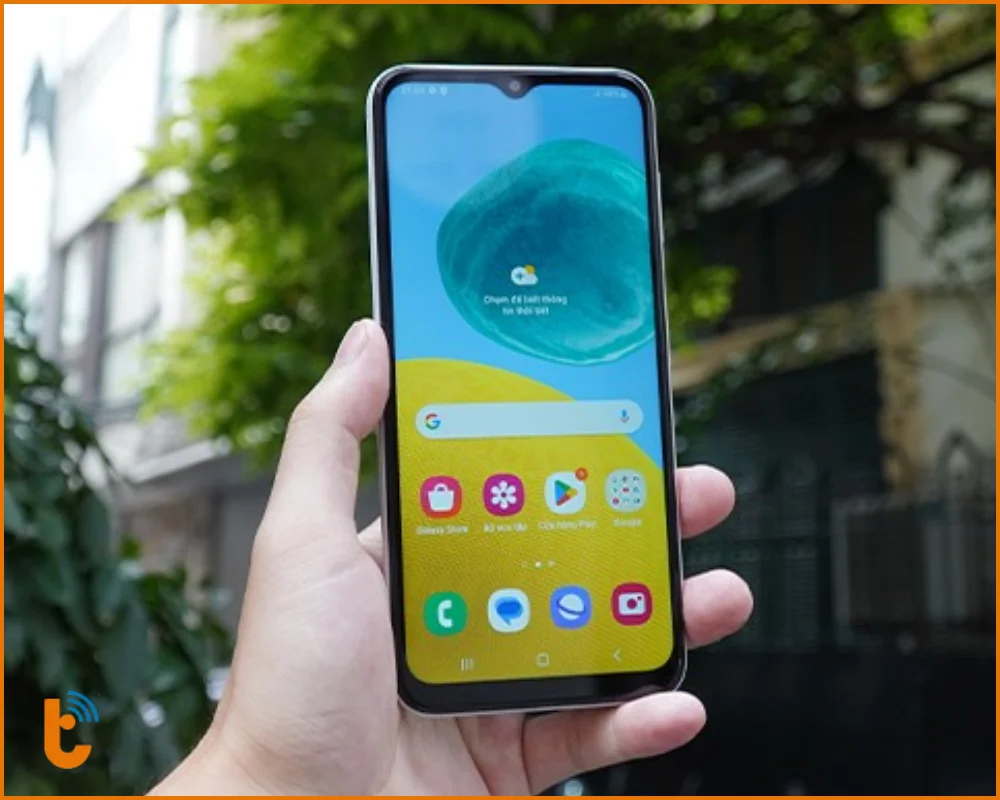

Màn hình LCD là gì?

Màn hình tinh thể lỏng LCD (Liquid Crystal Display) là một loại màn hình hiển thị không tự phát sáng, được cấu tạo bởi các tế bào chứa tinh thể lỏng có khả năng thay đổi tính phân cực và cường độ ánh sáng truyền qua khi kết hợp với các lọc phân cực. LCD sử dụng đèn nền để tạo ra ánh sáng.

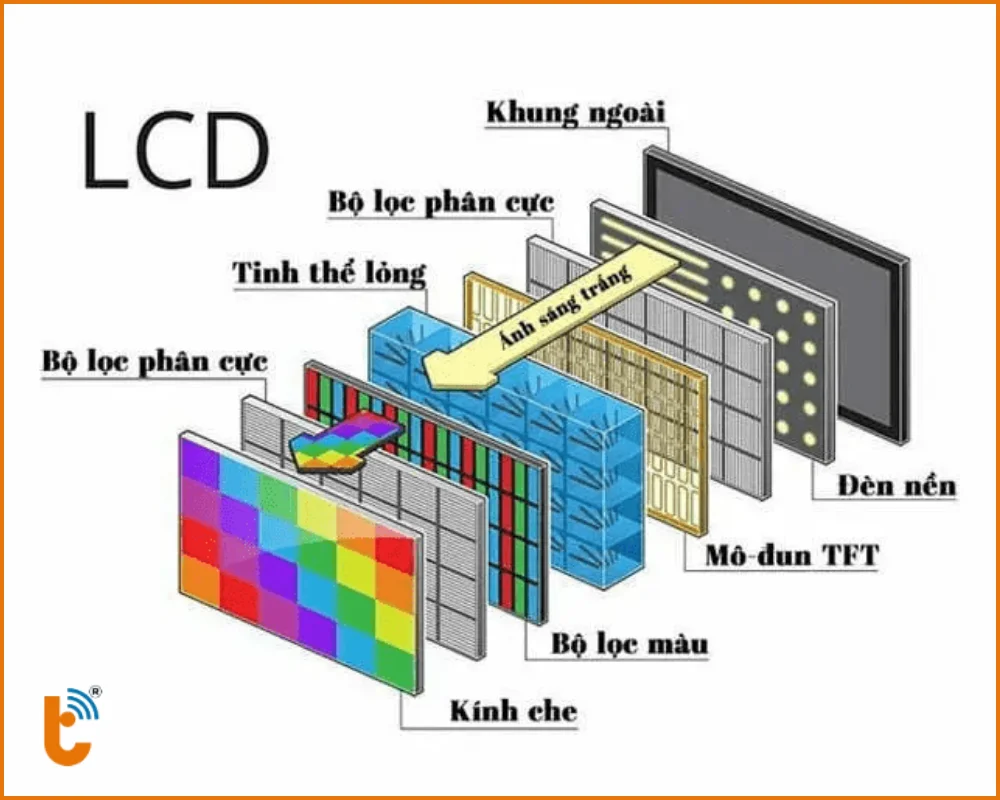

Cấu tạo màn hình LCD

Cấu tạo của màn hình linh kiện chất lượng này gồm 6 lớp chính:

  • Kính lọc phân cực thẳng đứng: Lọc ánh sáng tự nhiên khi vào.
  • Lớp kính có điện cực ITO (Indium Tin Oxide): Điều khiển hoạt động của tinh thể lỏng.
  • Lớp tinh thể lỏng: Chứa các điểm ảnh có khả năng thay đổi màu sắc và cường độ ánh sáng.
  • Lớp kính có điện cực ITO chung: Điều khiển hoạt động của tinh thể lỏng.
  • Kính lọc phân cực nằm ngang: Lọc ánh sáng sau khi đi qua tinh thể lỏng.
  • Gương phản xạ: Phản xạ lại ánh sáng nền với người quan sát.

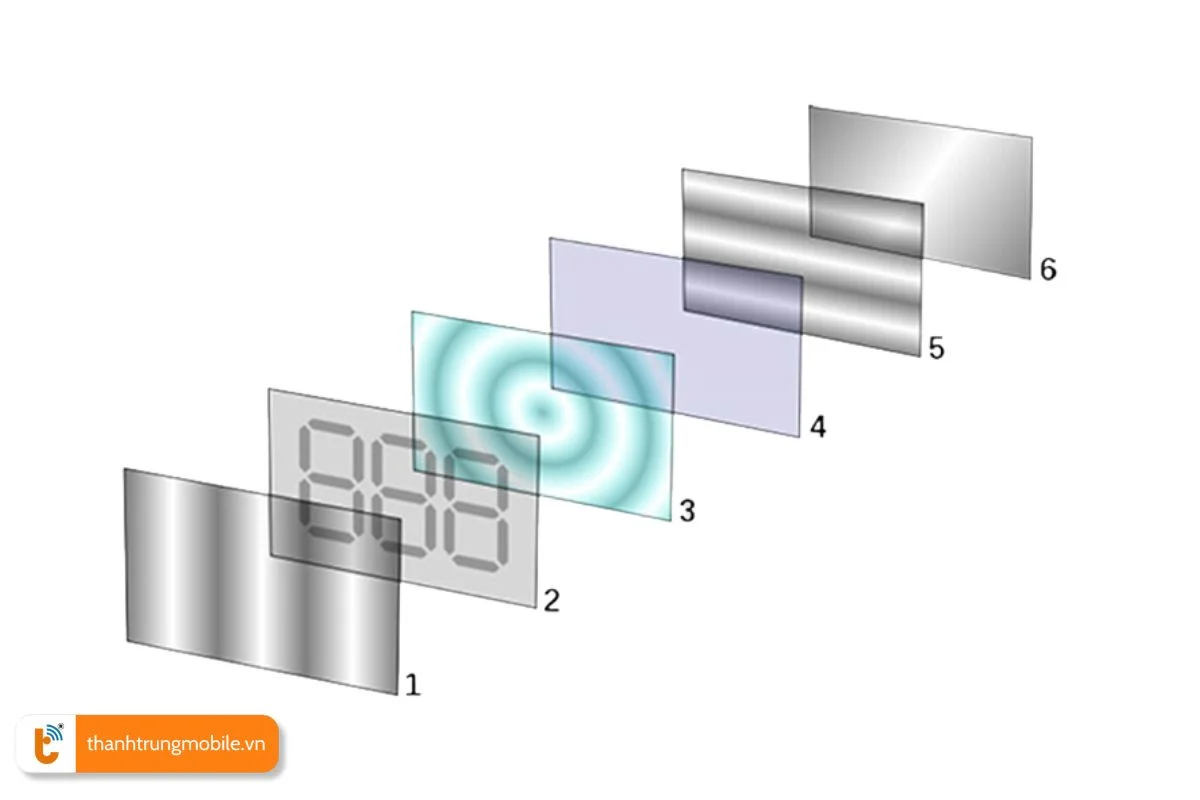

cau tao man hinh lcd

Màn hình LCD sử dụng ánh sáng nền để chiếu qua các điểm ảnh chứa tinh thể lỏng. Mạch điều khiển thay đổi tính phân cực của tinh thể lỏng trong từng điểm ảnh, điều khiển lượng ánh sáng đi qua kính lọc phân cực, tạo ra màu sắc và hình ảnh hiển thị theo quy tắc phối màu từ 3 màu lam, lục và đỏ.

Nguyên lý hoạt động của màn hình LCD

Màn hình LCD hoạt động dựa trên nguyên lý điều khiển ánh sáng bằng tinh thể lỏng và lọc phân cực.

  • Ánh sáng từ đèn nền đi qua lọc phân cực đầu tiên, trở thành ánh sáng phân cực dọc.
  • Ánh sáng phân cực này đi qua lớp tinh thể lỏng không có điện trường, sẽ bị xoay 90 độ (phân cực ngang) do cấu trúc xoắn của tinh thể lỏng.
  • Ánh sáng phân cực ngang này có thể đi qua lọc phân cực thứ hai, tạo ra điểm sáng trên màn hình.
  • Khi có điện trường tác động lên tinh thể lỏng, cấu trúc xoắn bị phá vỡ, ánh sáng không bị xoay nữa và bị chặn bởi lọc phân cực thứ hai, tạo ra điểm tối.

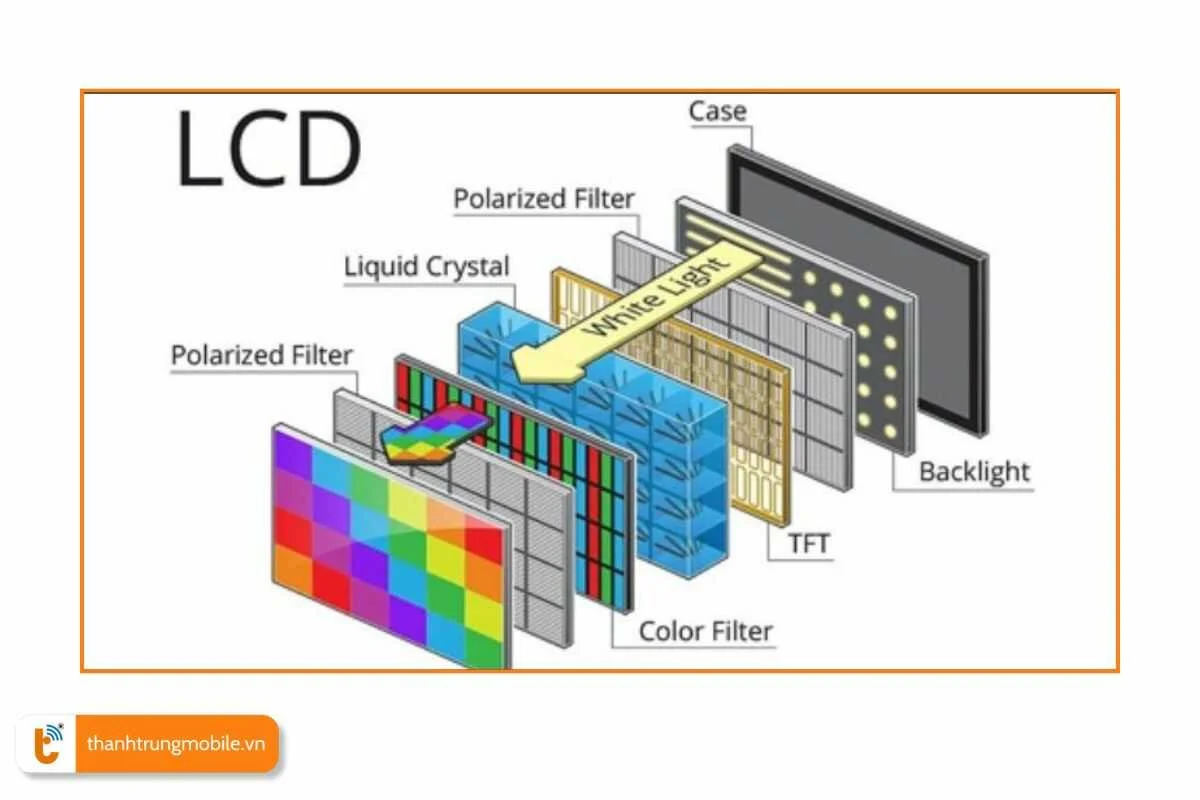

nguyen ly hoat dong cua man hinh lcd

Các loại màn hình LCD

Có nhiều loại màn hình LCD khác nhau, mỗi loại có ưu nhược điểm riêng về chất lượng hình ảnh, góc nhìn, thời gian đáp ứng và tiêu thụ điện năng. Các loại màn hình LCD phổ biến bao gồm:

TN (Twisted Nematic)

  • Loại phổ biến nhất, giá thành rẻ.
  • Thời gian đáp ứng nhanh, lý tưởng cho game (có thể đạt 1ms).
  • Nhược điểm: Khả năng tái tạo màu sắc, góc nhìn và tỷ lệ tương phản kém

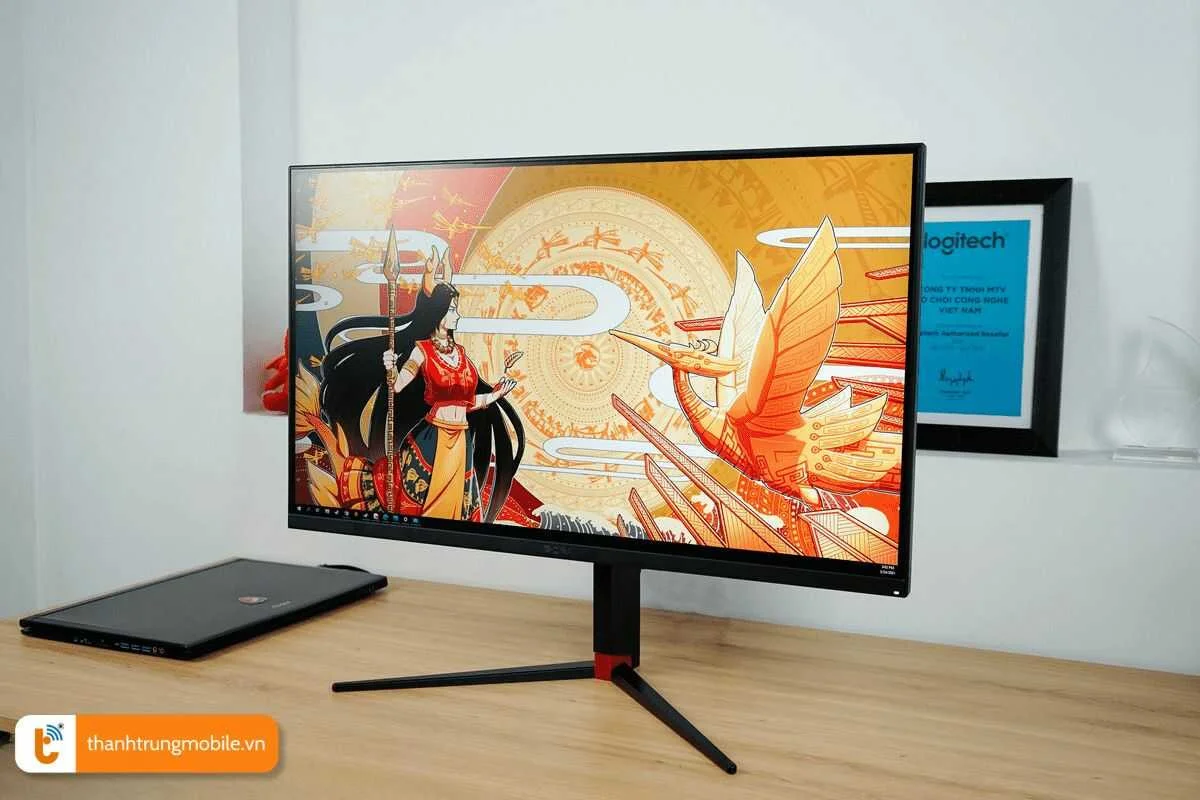

IPS (In-Plane Switching)

  • Chất lượng hình ảnh, độ chính xác màu sắc và góc nhìn tốt nhất.
  • Góc nhìn rộng lên đến 178 độ.
  • Lý tưởng cho thiết kế đồ họa và ứng dụng đòi hỏi màu sắc chính xác.

man hinh ips

VA (Vertical Alignment)

  • Khả năng tái tạo màu và góc nhìn tốt hơn TN.
  • Thời gian đáp ứng chậm hơn TN và IPS.
  • Không lý tưởng cho game tốc độ cao.

AFFS (Advanced Fringe Field Switching)

  • Tương tự IPS, hiệu suất và dải màu vượt trội.
  • Khắc phục sự thay đổi màu và rò rỉ ánh sáng.
  • Khả năng tái tạo màu vượt trội hơn IPS.

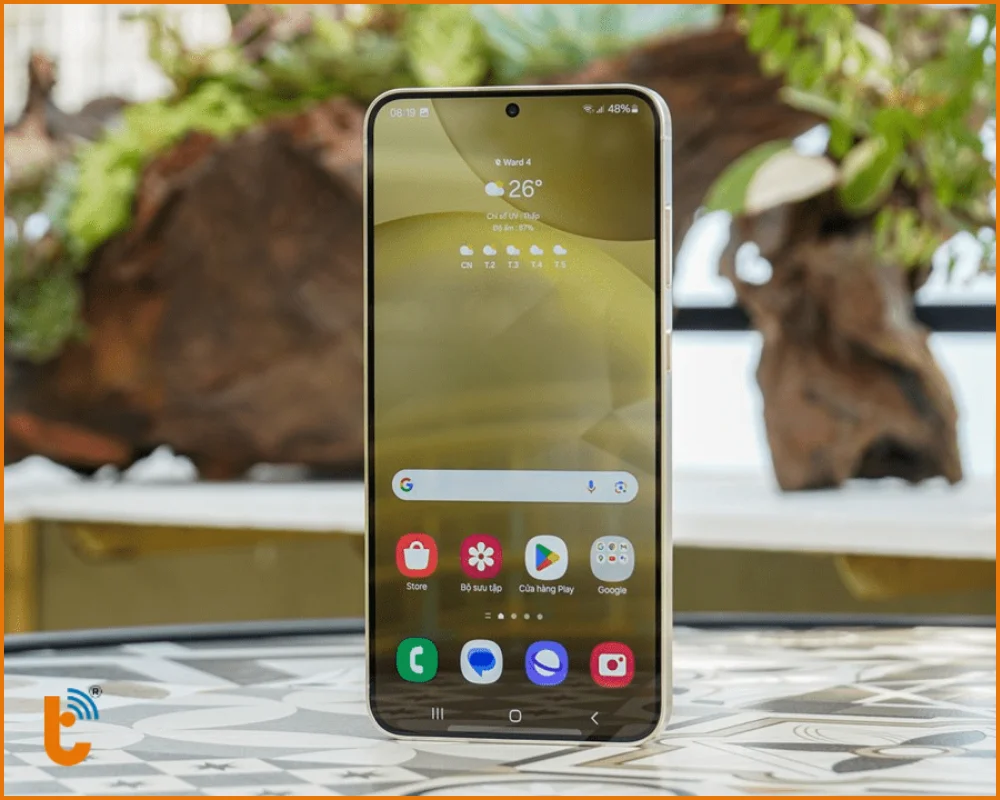

Ưu nhược điểm của màn hình LCD

Ưu điểm của màn hình LCD

  • Chất lượng hình ảnh cao: Màn hình LCD cung cấp độ tương phản, độ sáng và độ phân giải cao, đem lại hình ảnh sắc nét, sống động và trung thực.
  • Thân thiện với môi trường và sức khỏe: Không phát ra khí độc hại, ít phát xạ bức xạ điện từ trường, an toàn cho người dùng.
  • Chi phí hợp lý: Giá thành sản xuất phải chăng, phù hợp để sử dụng trong nhiều lĩnh vực như TV, máy tính, điện thoại,...

Nhược điểm của màn hình LCD

  • Kích thước dày: Cấu tạo gồm ít nhất 3 lớp kính làm tăng kích thước dày của màn hình
  • Mật độ điểm ảnh hạn chế: Mật độ điểm ảnh thấp hơn so với một số công nghệ màn hình khác, ảnh hưởng đến chất lượng hiển thị
  • Màu sắc bị giảm khi ngoài trời nắng gắt: Ánh sáng mặt trời mạnh có thể làm giảm chất lượng màu sắc hiển thị
  • Tiêu thụ năng lượng cao hơn: Màn hình LCD cần sử dụng đèn nền để tạo ánh sáng, tiêu tốn nhiều năng lượng hơn
  • Tốc độ phản hồi chậm: Thời gian phản hồi pixel của LCD chậm hơn so với một số công nghệ khác
  • Góc nhìn hẹp hơn: Góc nhìn của màn hình LCD thường hẹp hơn so với màn hình OLED hay plasma.

Ứng dụng của Màn hình LCD

Màn hình LCD được sử dụng rộng rãi trong nhiều thiết bị điện tử tiêu dùng nhờ giá thành hợp lý. Một số ứng dụng phổ biến của màn hình LCD bao gồm: điện thoại thông minh, máy tính bảng, Laptop, đồng hồ thông minh, máy ảnh kỹ thuật số, màn hình máy tính, Tivi LCD…

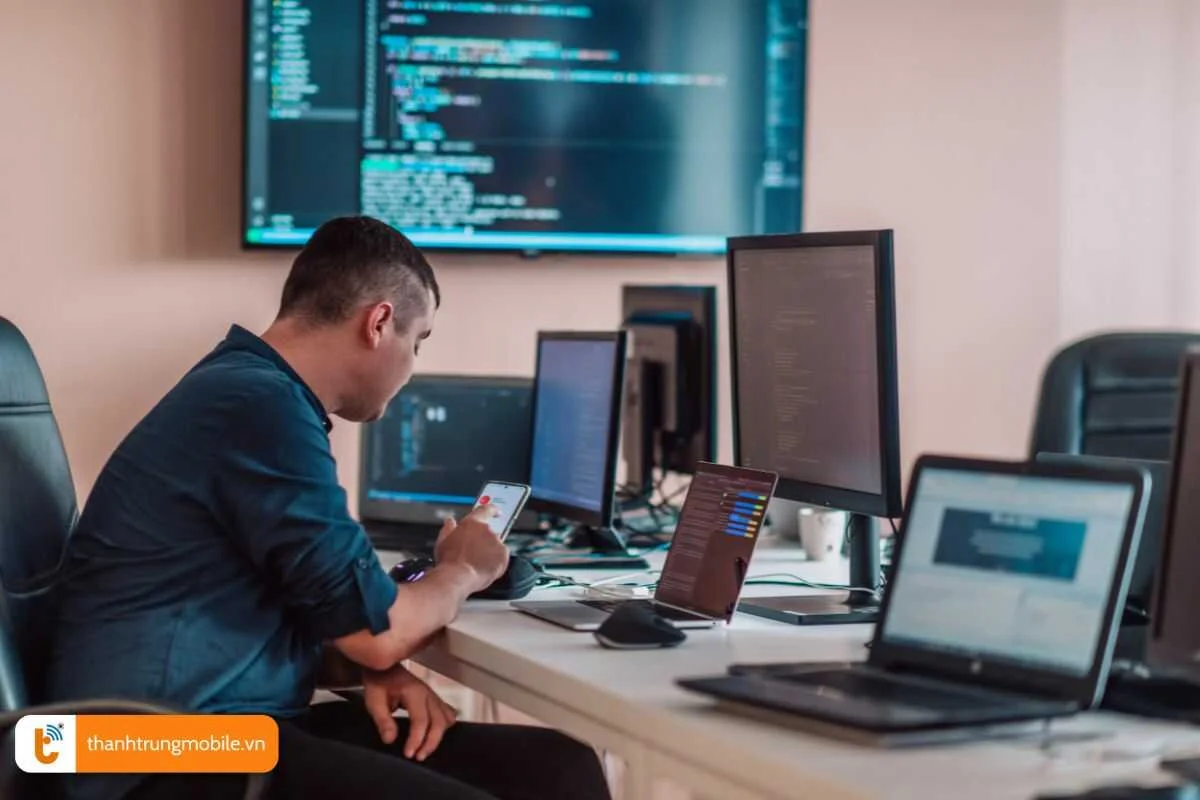

ung dung cua man hinh lcd

So sánh màn hình LCD và OLED

Dưới đây là bảng so sánh chi tiết giữa linh kiện màn hình OLED và màn hình LCD:

Đặc điểmMàn hình OLEDMàn hình LCD
Nguyên lý hoạt độngDiode phát sáng tự phát quang khi có dòng điệnSử dụng ánh sáng nền và tinh thể lỏng
Thiết kếMỏng hơnDày hơn do có 3 lớp kính
Độ sâu màu đenKhông bị hiện tượng hở sángCó hiện tượng hở sáng do ánh sáng nền
Hình ảnh hiển thịMàu sắc rực rỡ, tạo hiệu ứng đánh lừa thị giácMàu sắc trung thực, giống vật thật
Góc nhìnGiữ nguyên chất lượng ở góc nhìn nhỏ hơn 40 độThay đổi ở góc nhìn nghiêng 40 độ
Tiêu thụ điện năngÍt hơnNhiều hơn
Tuổi thọ20.000 - 50.000 giờKhoảng 50.000 giờ
Giá thànhCao hơnTrung bình

Màn hình OLED có nhiều ưu điểm vượt trội như thiết kế mỏng, tiết kiệm năng lượng, hỗ trợ góc nhìn tốt, màu sắc rực rỡ. Tuy nhiên, giá thành cao hơn so với màn hình LCD.

Màn hình LCD có giá thành hợp lý, độ bền cao, màu sắc trung thực nhưng kém hơn OLED về thiết kế, tiêu thụ điện và góc nhìn.

Nếu ưu tiên trải nghiệm hình ảnh tối ưu, thiết kế mỏng nhẹ và tiết kiệm năng lượng thì màn hình OLED sẽ phù hợp hơn.

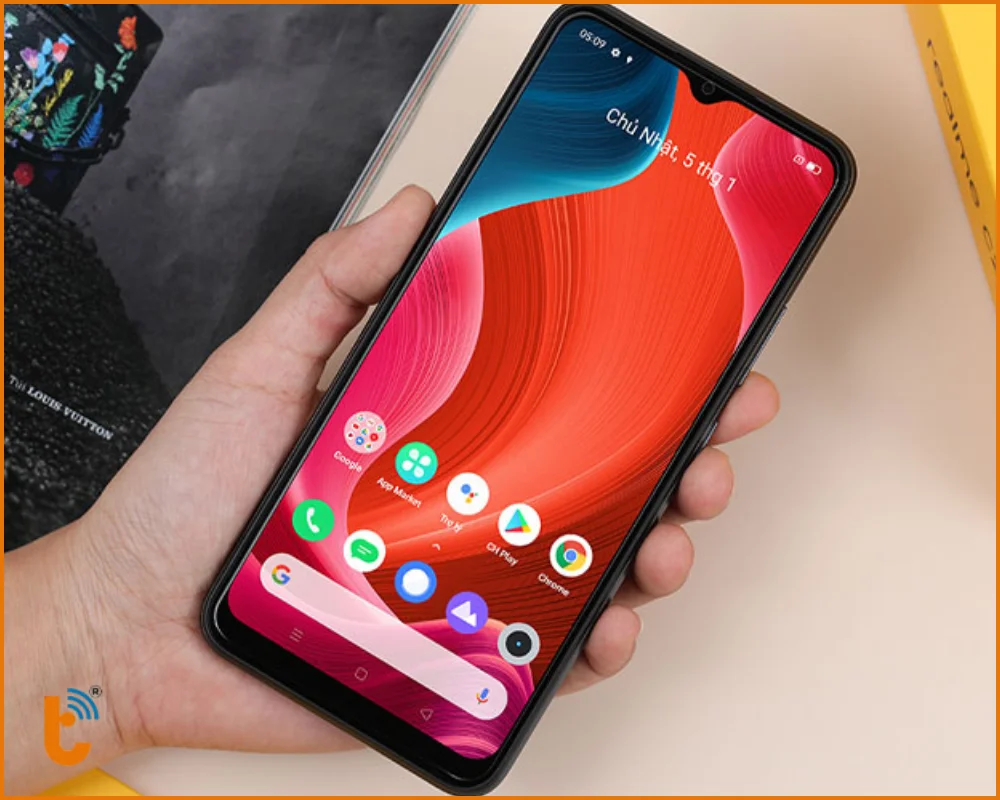

Nếu ngân sách hạn chế, cần màn hình có tuổi thọ cao và chất lượng hình ảnh chuẩn mực thì màn hình LCD vẫn là lựa chọn hợp lý.

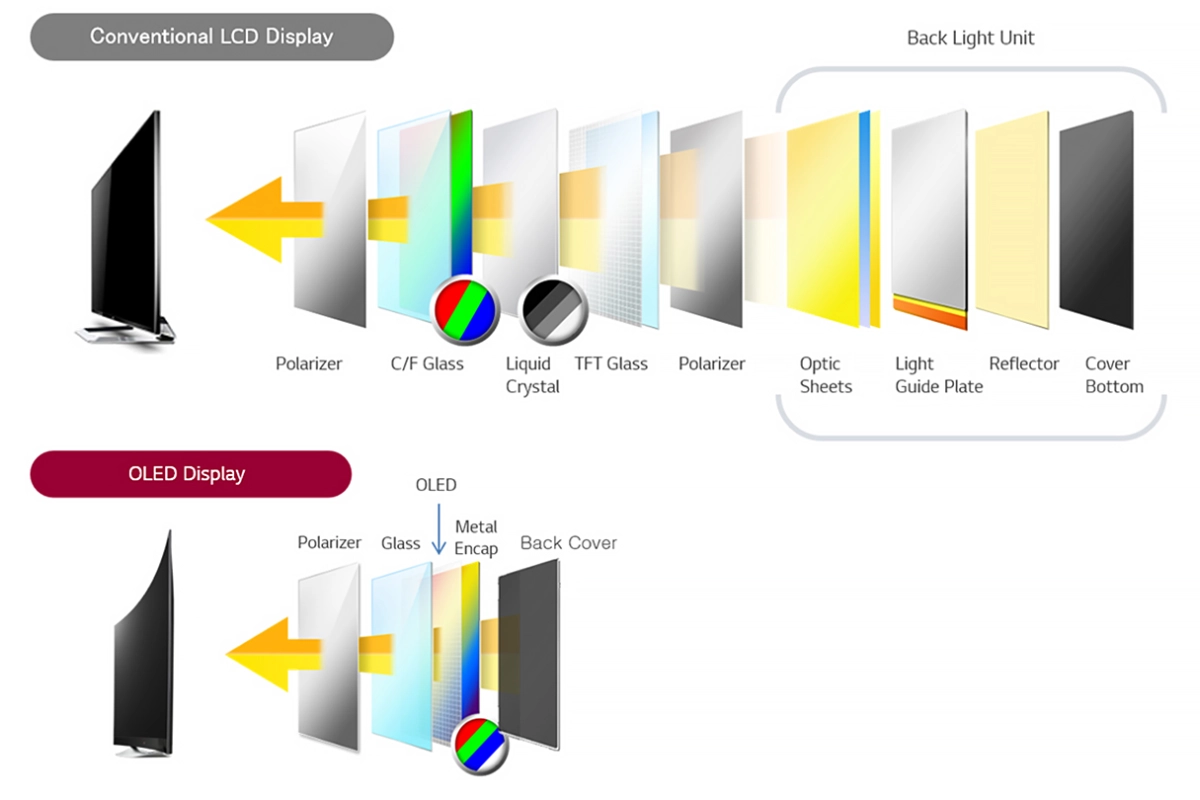

oled-lcd11
Điểm khác biệt giữa Oled và LCD

Hy vọng bài viết trên của Thành Trung Mobile đã giúp bạn hiểu rõ hơn về màn hình LCD là gì - từ nguyên lý hoạt động đến ứng dụng trên các thiết bị như TV, máy tính, điện thoại. Hãy tìm hiểu thêm về dòng sản phẩm sử dụng màn hình LCD để lựa chọn phù hợp với nhu cầu của bạn. Nếu muốn biết thêm về linh kiện màn hình AMOLED, Oled,… thì bạn hãy truy cập trang web của Thành Trung Mobile nhé!
